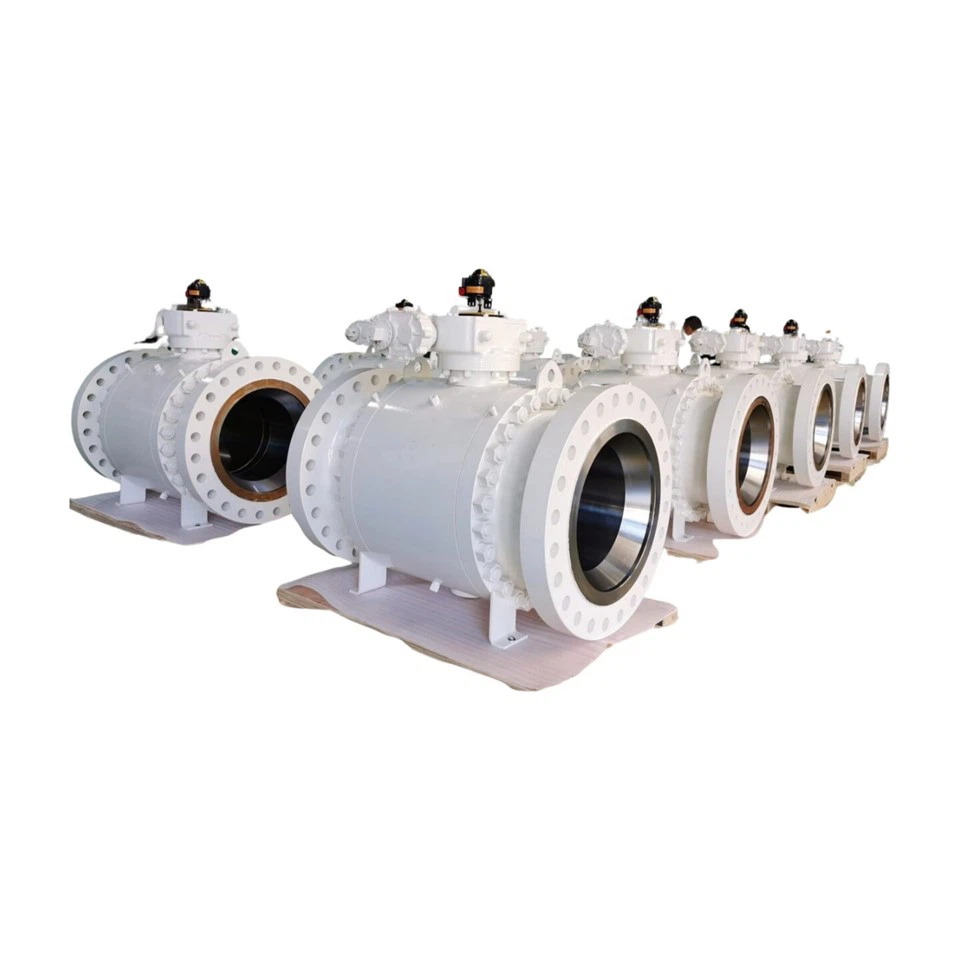

Kuleventil for sideinngang

Kuleventiler med sideinngang har en sidemontert design der kulen er festet og ventilstammen roteres for å åpne og lukke ventilen. Denne innovative designen sikrer eksepsjonell stabilitet og pålitelighet, selv i tøffe miljøer preget av høyt trykk og høy temperatur.

VENTILDESIGN

Basert på API 6D og kundekrav

TEMPERATUROMRÅDE

-150 til 662 grader F (-101 til 350 grader )

STØRRELSE

NPS 1-56 (DN 25-1400)

TRYKKEVERING

ASME 150 - ASME 2500

ANSIKT TIL ANSIKT

I henhold til API 6D-standarden

AVSLUTT FORBINDELSER

RF (flenspakning) og RTJ (ringpakningstetning) : I samsvar med B16.5 og B16.47 standarder.
BW (sveiset) eller stumpsveiset (sveiset) : Sveiset i henhold til B16.25 standard.
SW (Socket Welding) eller Socket Welding: Sveiset i henhold til B16.11 standard.
Navforbindelse: refererer til forbindelsen gjennom hjulnavet.

MATERIALER:

Karbonstål(En jern-karbonlegering med høy styrke og hardhet. Den har gode mekaniske egenskaper og prosesseringsegenskaper, og er lett å sveise og kutte.)

Rustfritt stål(Et høylegert stål med utmerket korrosjonsbestandighet. Det inneholder høye krom- og nikkelelementer, kan effektivt motstå oksidasjon, korrosjon og høy temperatur.)

Lavtemperatur karbonstål(Den har evnen til å opprettholde høy styrke og seighet ved svært lave temperaturer. Den er spesielt behandlet for å fungere i et lavtemperaturmiljø fra -46 grader til -196 grader.)

Tosidig(Dupleks rustfritt stål har to strukturelle faser, austenitt og ferritt, med høy styrke og utmerket korrosjonsbestandighet.)

Super Duplex(Super dupleks rustfritt stål har høyere innhold av krom, molybden og nitrogen, noe som forbedrer korrosjonsmotstand og styrke ytterligere.)

Inconel(Inconel er en høyytelseslegering med utmerket motstand mot høye temperaturer, korrosjonsmotstand og oksidasjonsmotstand.)

KROPP DESIGN

Smidd og støpeboltet todelt og tredelt

SETEDESIGN

Myk eller metallsete med Hard facing på kule og seter
Doble stempelseter
Kombinasjonsseter

FUNKSJONER

Dobbel blokk og utfallsdesign (DBB)
Sekundære tetninger i ren grafitt
Antistatisk enhet
Anti Blow out stamme
Nødforseglingsinnsprøytning på seter og stamme er tilgjengelig
Stampakning med lavt utslipp tilgjengelig
O-ring/leppetetninger og grafittkonfigurasjon
CRA-overlegg på alle dynamiske tetningsområder eller på alle tilgjengelige fuktede deler
Forlenget panser for lav og høy temperatur tilgjengelig

OPERATØR

Manuell: skiftenøkkel eller Gear med hengelås
Aktivert: Pneumatisk/hydraulisk/elektrisk

TESTING OG SERTIFISERINGER

Samsvar med API 6D & ISO 5208 & API 598 inspeksjon og testing
Brannsikker og branntestet i henhold til API 607
SIL 3-sertifisering i henhold til IEC61508
Fugitive utslipp i henhold til ISO15848
PED 2014/68/UE
