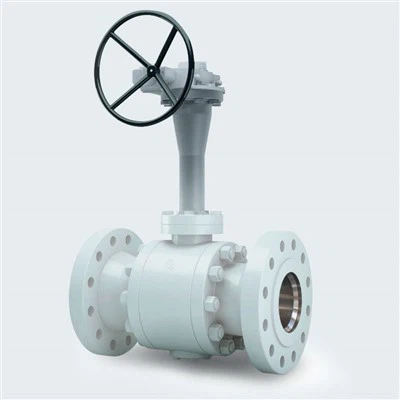

316 kryogen kuleventil

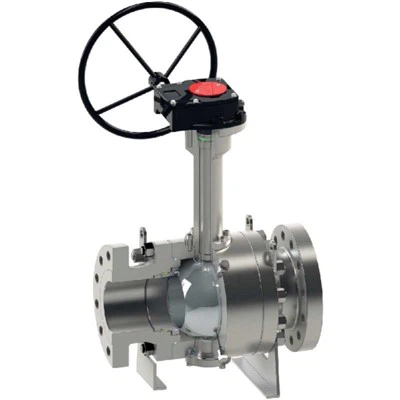

316 kryogene kuleventiler er produsert for ekstremt lave temperaturer og kryogene applikasjoner. Ventiler er utformet med en integrert dekselforlengelse som forhindrer kryogene væsker i å nå stammepakningen ved å la væskene koke og omdannes til gass. Dette minimerer energitapet langs forlengelsen og beskytter ventilen mot funksjonsfeil. Den strukturelle integriteten til ventilen reduserer enhver termisk deformasjon av interne komponenter forårsaket av temperaturvariasjoner til et minimum, og sikrer det høyeste ytelsesnivået for tett avstengning i kritiske LNG-felt.

VENTILDESIGN

Basert på BS 6364, MESC 77/200, ISO 28921‐1 og kundekrav

TEMPERATURSPENN

-320 til 212 grader F (-196 til 120 grader )

STØRRELSE

NPS 1-30 (DN 25-750)

TRYKKEVERING

ASME 150 - ASME 900

ANSIKT TIL ANSIKT

I henhold til API 6D-standarden

AVSLUTT FORBINDELSER

RF, RTJ i henhold til B16.5 &B16.47
BW, butt sveiset i henhold til B16.25

MATERIALER:

316 rustfritt stål

KROPP DESIGN

Smidd boltet todelt og tredelt

SETEDESIGN

Mykt eller metallsete med hard facing på kule og seter
Setedesign for å unngå innestengt væske i kroppshulen

EGENSKAPER

Sekundære tetninger i ren grafitt
Antistatisk enhet
Anti-utblåsingsstamme
Konfigurasjon av leppetetningen
Stampakning med lavt utslipp tilgjengelig
Forlenget panser for lav og kryogen service

OPERATØR

Manuell: skiftenøkkel eller gir med hengelås
Aktivert: Pneumatisk/hydraulisk/elektrisk

TESTING OG SERTIFISERINGER

Samsvar med BS 6364, MESC 77/200, ISO 28921‐1 inspeksjon og testing

Brannsikker og branntestet i henhold til API 6FA/607
SIL 3-sertifisering i henhold til IEC61508
Fugitive utslipp i henhold til ISO15848
PED 2014/68/UE
