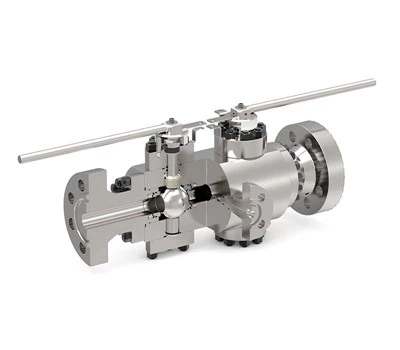

Dobbeltvirkende dobbel blokk og luftkuleventil

"Dobbeltblokk- og utluftings-isolasjonsprinsippet" nødvendiggjør bruk av to inline-isolasjonsventiler sammen med en lufteventil. Dette oppsettet brukes til å drenere eller lufte ut eventuell innestengt væske som befinner seg mellom de to lukkeelementene, og dermed sikre sikker isolasjon av nedstrømsrørene. Alternativt kan denne funksjonaliteten oppnås ved bruk av en enkelt ventil utstyrt med en lufteport plassert mellom dens obturatorer.

VENTILDESIGN

API 6D, API 6A, ASME B16.34, ISO 14313, ISO 10423, ISO 17292

TEMPERATUROMRÅDE

-58 til 392 grader F (-50 til 200 grader )

STØRRELSE

NPS 1-12 (DN 25-300)

TRYKKEVERING

ASME 150 - ASME 2500

ANSIKT TIL ANSIKT

I henhold til API 6D-standarden

AVSLUTT FORBINDELSER

RF, RTJ i henhold til B16.5 &B16.47
BW, butt sveiset i henhold til B16.25
SW, Sokkelsveiset i henhold til B16.11

MATERIALER

Lav temperatur og lavlegert karbonstål

Rustfritt stål, Duplex og Super Duplex

Nikkellegeringer, titan

KROPP DESIGN

Smidd og støpeboltet todelt og tredelt

SETEDESIGN

Myk eller metallsete med Hard facing på kule og seter
Doble stempelseter
Kombinasjonsseter

FUNKSJONER

Dobbel blokk og utfallsdesign (DBB)
Sekundære tetninger i ren grafitt
Antistatisk enhet
Anti Blow out stamme
Nødforseglingsinnsprøytning på seter og stamme er tilgjengelig
Stampakning med lavt utslipp tilgjengelig
O-ring/leppetetninger og grafittkonfigurasjon
CRA-overlegg på alle dynamiske tetningsområder eller på alle tilgjengelige fuktede deler
Forlenget panser for lav og høy temperatur tilgjengelig

OPERATØR

Manuell: skiftenøkkel eller Gear med hengelås
Aktivert: Pneumatisk/hydraulisk/elektrisk

TESTING OG SERTIFISERINGER

Samsvar med API 6D & ISO 5208 & API 598 inspeksjon og testing
Brannsikker og branntestet i henhold til API 607
SIL 3-sertifisering i henhold til IEC61508
Fugitive utslipp i henhold til ISO15848
PED 2014/68/UE

HOVEDAPPLIKASJONER

•Offshore olje- og gassproduksjon
•Gass- og oljeterminaler
•Kjemi og petrokjemisk
•Foredling
• Skattemåler skliproduksjon
•LNG-gassskip
•Prosess/ Kraftindustri entreprenører

FORDELER

•Plass- og vektbesparelse
•Kostnadsbesparelse (produkt og installasjon)
•Minimerte lekkasjebaner
•Økt linjestrukturell integritet
•ESDV+MOV- eller ESDV+XV-konfigurasjoner
•Økt pålitelighet av systemet
