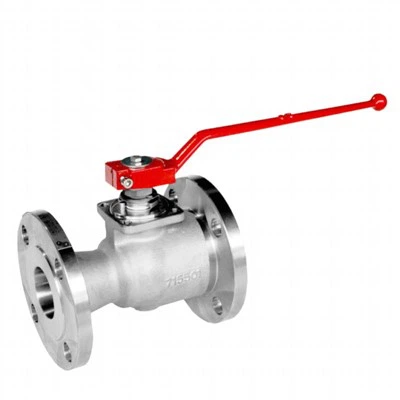

Ruduce Bore kuleventil

Ruduce bore kuleventiler er produsert i henhold til API 6D. Ventilen er konfigurert i en smidd boltet todelt delt kroppsdesign med liten diameter, egnet for arbeidsforhold med middels/lavt trykk. Karakterisert av enkel design, er ventilsetene direkte satt inn i kroppen.
Oppstrømsstrømningstrykket skyver den frittflytende kulen mot nedstrømssetet - den resulterende kompresjonen gir en perfekt lekkasjefri tetningsløsning.
Stammen er koblet på toppen av kulen og lar ventilen åpne og lukke med en kvart omgangsbevegelse.
Materialvalg kan tilpasses fullt ut for å møte kundens prosjektspesifikasjoner, og flere unike funksjoner er tilgjengelige som tilbyr en forbedret teknisk løsning som passer for aggressive offshore-miljøer og korrosive og slipende væsker.

VENTILDESIGN

Basert på API 6D

TEMPERATURSPENN

-150 til 662 grader F (-101 til 350 grader )

STØRRELSE

NPS 1/2-6 (DN 15-150)

TRYKKEVERING

ASME 150 - ASME 2500

ANSIKT TIL ANSIKT

I henhold til API 6D-standarden

AVSLUTT FORBINDELSER

RF, RTJ i henhold til B16.5 &B16.47
SW, Sokkelsveiset i henhold til B16.11

KROPP DESIGN

Smidd/støpeboltet todelt

SETEDESIGN

Myk eller metallsete med Hardfacing på kule og seter

EGENSKAPER

Sekundære tetninger i ren grafitt
Antistatisk enhet
Anti Blow out stamme
Toveis tett avstengning
Stampakning med lavt utslipp tilgjengelig
O-ring/leppetetninger og grafittkonfigurasjon

OPERATØR

Manuell: skiftenøkkel eller Gear med hengelås

TESTING OG SERTIFISERINGER

Samsvar med API 6D & ISO 5208 & API 598 inspeksjon og testing
Brannsikker og branntestet i henhold til API 6FA/607
SIL 3-sertifisering i henhold til IEC61508
Fugitive utslipp i henhold til ISO15848
PED 2014/68/UE

Hvilke forhold må man ta hensyn til under installasjon og drift?

·Når du installerer og betjener den flytende kuleventilen, må du være oppmerksom på følgende viktige forhold for å sikre normal drift og forlenge levetiden:

· Forholdsregler under installasjon

· Installasjonssted:

· Installasjonsstedet bør være borte fra vanninntaket for å unngå feildrift forårsaket av fluktuasjonen i vanninntaket.

·Hvis bryteren er installert på veggen av beholderbassenget, anbefales det å installere en L-formet vinkelstålbrakett.

·Hvis bryteren er installert i blandeområdet, bør et bølgesikkert rør eller en bølgesikker ledeplate installeres.

·Indre diameter på røret:

·Velg et flensforbindelsesrør med en indre diameter som er større enn diameteren på flottøren.

· Kabling:

· Det anbefales å bruke flerkjernekabel ved kabling.

·Belastningen til den kontrollerte ledningen må samsvare med kapasiteten til flottørbryterkontakten.

· Væske egenvekt:

· Egenvekten til den målte væsken må være større enn flyterens egenvekt.

·Flytestilling:

·Flåterens handlingspunkt er justert i henhold til kundens ordrekrav fra fabrikken. Vennligst ikke juster flyteposisjonen etter ønske.

·Installasjonsvinkel:

·Horisontal installasjon: Sørg for at helningsvinkelen er mindre enn 5 grader, og det er best å installere den helt horisontalt for å unngå problemer som at ventilen ikke kan lukke eller sette seg fast.

·Rengjøring og inspeksjon:

·Før installasjon, sjekk det indre hulrommet og tetningsflaten til ventilen for å sikre at det ikke er smuss festet.

·Sjekk om ventilen sitter fast under åpning eller lukking, om bolter og mutre er løse, om pakningen er komprimert osv.

· Forholdsregler under drift

·Langsom drift:

·Når du lukker ventilen, bruk sakte for å unngå tvungen lukking som gjør at ventilen ikke kan lukkes helt, og dermed forårsake lekkasje.

·Fri stigning av flottøren:

·Under vanntrykket skal flottøren kunne stige fritt og lukke ventilen helt når den kommer i kontakt med den øvre enden av ventilhuset.

· Sikkerhetsbeskyttelse:

· Vær oppmerksom på sikkerhetsbeskyttelsen under drift, for eksempel bruk av vernehansker, briller, etc.

· Regelmessig inspeksjon:

· Kontroller regelmessig driftsstatusen til ventilen, inkludert tetningsytelse, gapet mellom kulen og ventilsetet, etc.

·Følg forskrifter:

·Følg relevante driftsprosedyrer og sikkerhetsstandarder for å sikre korrekt og sikker drift.

· Å følge de ovennevnte installasjons- og driftsforholdsregler kan sikre normal drift av den flytende kuleventilen og forlenge levetiden.
